Esta imagen muestra la cara posterior del panel estando en posición de costado en el almacenamiento (lo que observamos horizontal una vez montado es en vertical).El detalle corresponde a la placa de anclaje con agujero rasgado que sirve de unión a la pieza en escuadra que va a hacer el apoyo.
El chasis o bastidor de tubo rectangular de acero, calculado para soportar la solicitación de vientos huracanados, se une al dorso de la piel de GRC (de un espesor mínimo de 15 milímetros), mediante varillas de acero dobladas en “L” solapada y adheridas con el mismo material GRC en el mismo momento de prefabricación del panel. Se trata de un sistema y método constructivo que empezó a utilizarse en Estados Unidos hace unos 30 años y que es universalmente conocido por los especialistas ene este material el GRC y sus aplicaciones.
El panel prefabricado ya tuvo en el momento de su extracción del molde una solicitación importantante, pero la resistencia de este Concreto Reforzado con Fibra de Vidrio, a un día de edad, supera los 10 Mpa.(unos 1.500 psi) a la FLEXOTRACCIÓN.

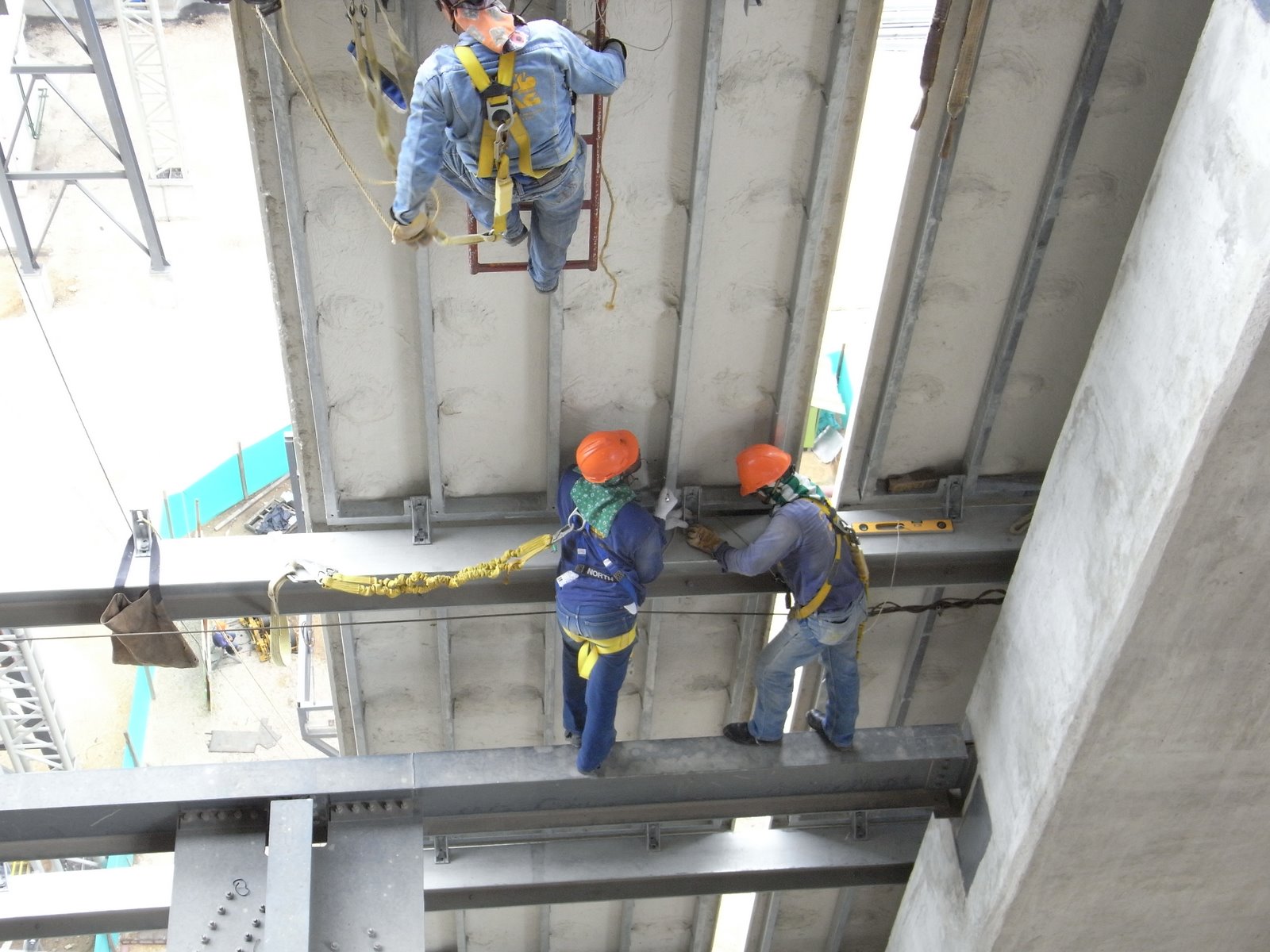

Los paneles estan anclados a la estructura auxiliar del edificio mediante escuadras de union en su apoyo y en el borde superior arriba para evitar el vuelco y facilitar el posicionamiento correcto. Todas las uniones son por atornillado y todos los componentes son de acero y protegidos mediante galvanizado. Las caras interiores del cerramiento quedan abiertas y observables por los servicios de mantenimiento del edificio.
